Потерянный правитель трения

ФРИКЦИЯ ПОТЕРЯННАЯ линейка




Для прямой системы труб, 15-250 мм, производительность Q 8-8330 л / мин.


Значения карты указаны для холодной воды и жидкостей. Для новой железной трубы: 0,8, для старой железной трубы: 1,25 следует рассчитать потери.

Это соотношение должно быть рассчитано как 1,70 в трубах с ржавчиной.

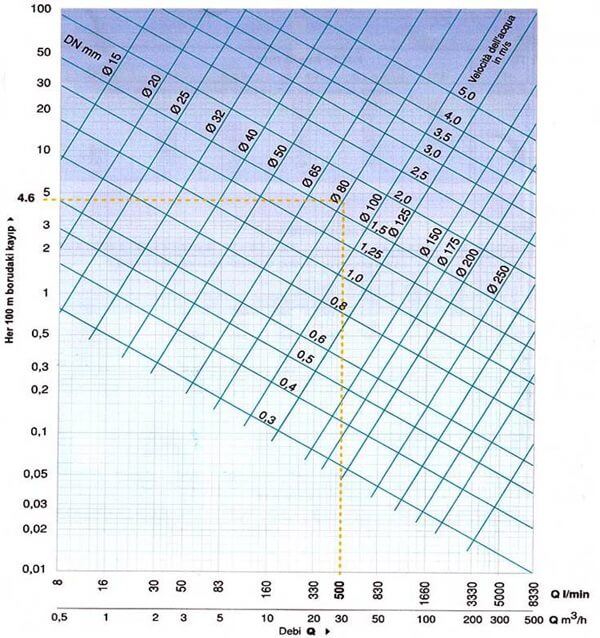

ПРИМЕР: Расход Q = 500 л / мин, диаметр новой железной трубы 80 мм, длина 50 м. Найти расход по горизонтальной оси, вертикально следовать пересечению DN 80 мм, найти потери на трение по вертикальной оси.



HV = 4,6 м на каждые 100 м трубы

HVI = 4,6 х 0,8 = 3,68 м / 100 (железная труба)

Применим формулу к фактическим значениям. HVII = 3,68 x 50: 100 = 1,84 м (для трубы 50 м). Расход рассчитывается, чтобы найти точку пересечения,

значения устанавливаются между изогнутыми линиями около 1,5 - 2 м / с.

C = около 1,7 метра в секунду
